시스템 개요

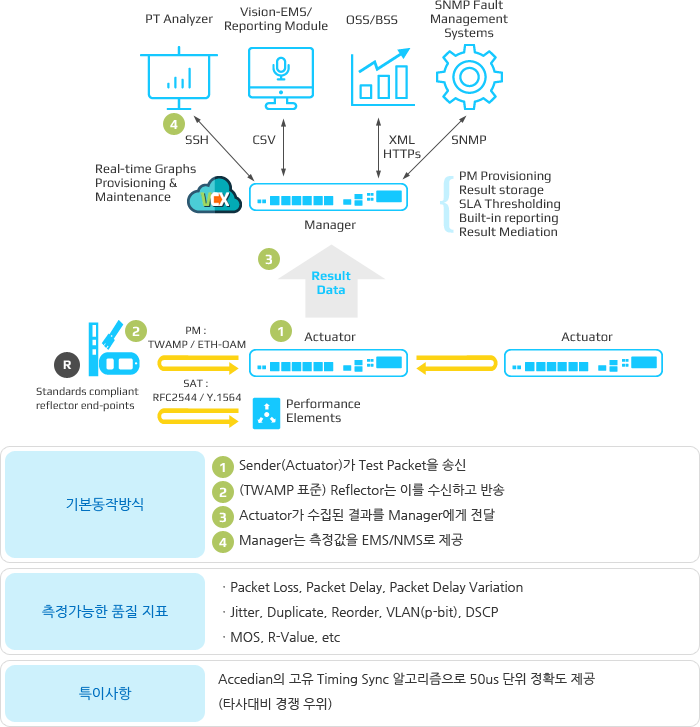

시스템 구성

Accedian V-NID 시스템 구성 : TWAMP Sender Parts

V-NID Actuator		TWAMP Test packet 을 보내는 Seder Patented NTP++ extraction out of measurement stream 동시 500개의 TWAMP session 제공 5 – 900 second reporting interval
V-NID Manager		TWAMP에 대한 설정 및 Actuator의 온 TWAMP test result data에 대한 통계 및 report 제공 각각의 결과에 따른 SLA 제공 – 총 500 SLA groups 제공 동시 10,000 TWAMP session 관리 가능
V-NID Analyzer		V-NID Manager 관리를 위한 Software tool Real-time graphing for trouble shooting / Report-engine SLA configuration and alarm history table
VCX		VCX controls Nano & AntMODULEs Each module is a virtualized “port” Active application(s): SAT, OAM, TWAMP, etc.

Accedian V-NID 시스템 구성 : TWAMP Relfection Parts

NanoNID / antMODULE		NanoNID - SFP 타입의 TWAMP Reflector 기능 제공 - 동시 2개의 IP 설정(In-line or off-line 모드) 가능 antMODULE - UTP 타입의 TWAMP Reflector 기능 제공 - 동시 2개의 IP 설정(In-line or off-line 모드) 가능
MetroNID/NODE		메트로 이더넷 Access 용 장비 TWAMP Sender와 Reflector 기능 동시 제공, 단 TWAMP sende의 경우 최대 4개의 Session 동시 제공 Usec 단위의 저지연 전송 및 H-QoS 기반의 Micro-shaping 기능 제공
TWAMP Standard Reflector		RFC 5357의 TWAMP reflector 가 설치돼 있는 장비 각 Network 벤더에서 TWMP reflector기능을 제공하는 장비 - Cisco/Juniper/ALU 등 - 각 벤더의 지원하는 SW에 제공 여부가 다를 수 있음
